[Aktualisiert] AURSINC NanoVNA-H Vektor-Netzwerkanalysator 10 kHz -1,5 GHz Neueste HW-Version 3.6 MF HF VHF UHF Antennenanalysator zur Messung von S-Parametern, Spannung, Stehwellenverhältnis, Phase

【Upgradierte NanoVNA-H HW3.6】Der AURSINC NanoVNA-H Vektor-Netzwerkanalysator wurde von Hugen entwickelt, ist winzig und tragbar. Mit der neuesten 3.6-Version verfügt es über einen Messbereich von 10 kHz - 1,5 GHz und einen 2,8-Zoll-LCD-Touchscreen (320 x 240) mit eingebautem 650-mAh-Akku. Es wurde ein ABS-Gehäuse hinzugefügt, das schützend und staubdicht ist. Unterstützt die Zeitbereichsanalysefunktion (TDR)

【Verbesserter Frequenzalgorithmus】 Der verbesserte Frequenzalgorithmus kann die ungerade harmonische Erweiterung von si5351 verwenden, um die Messfrequenz bis zu 1,5 GHz zu unterstützen. Der Direktausgang von SI5351 (50 kHz–300 MHz) bietet > 70 dB Dynamik. Das erweiterte 300–900 MHz-Band liefert > 60 dB, das 900 MHz–1,5 GHz-Band > 40 dB Dynamik

【Mehrere TX/RX-Funktionen】Die standardmäßige Firmware-Hauptfunktion wird für die Messung der Antennenleistung verwendet. Mit TX/RX-Methode können vollständige S11- und S21-Parameter gemessen werden. Zur Messung von S12/S22 ist eine manuelle Umkabelung des Transceiver-Ports erforderlich. Der CH0-Ausgangspegel bei Grundwellennutzung beträgt +0 dBm für präzisere Reflexionsmessungen

【PC-Software-Steuerung】Entwickelt mit einer bequemen und einfachen Steuerungsanwendung auf dem PC (NanoVNASaver), können Sie Touchstone (SNP) -Dateien für Radiodesign- und Simulationssoftware herunterladen. Neu gestaltete Leiterplatte, Sie können nanovna mit einem Kabel vom Typ C Typ C an ein Mobiltelefon anschließen. Kompatibel mit den meisten Android-Handys und Windows-PCs

【Batterieversorgung】Dieser VNA ist batteriebetrieben oder USB-betrieben. Eingebauter 650-mAh-Akku, kann 2 Stunden ununterbrochen arbeiten. Die Produktoberfläche zeigt den Batterieverbrauch an und bietet so ein klares Verständnis des Energiestatus. Eingebauter Micro-SD-Anschluss, unterstützt maximal 32 GB Speicherkarte (nicht im Lieferumfang enthalten)

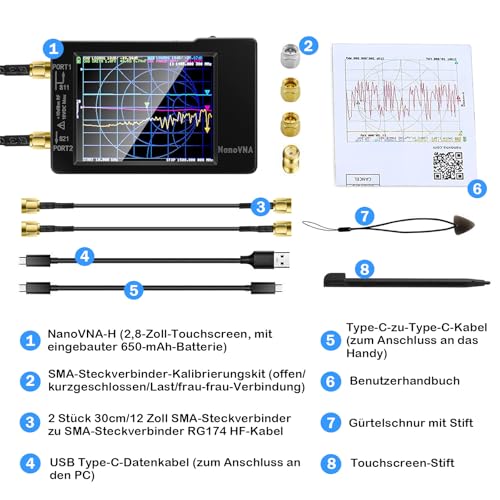

【Verpackungsliste】1x NanoVNA H Host (2,8" Touchscreen), 1x USB Typ-C Datenkabel, 2x 30cm SMA Stecker auf Stecker RG174 RF Kabel, 1x SMA einfaches Kalibrierungskit, 1x SMA Buchse auf Buchse Stecker, 1x USB TypC-TypC Leitung, 1x Touch Plektrum, 1x Stylus Stift. HINWEIS: Unsere nanovna ist nur mit Low-Speed kompatibel und unterstützt vorerst SD-Karten im SPI-Modus
