SPORTARC DCF-Empfängermodul, DCF77 Empfängermodul Radio Time Modul Funkuhr Funkmodul Antenne
Angaben des Herstellers

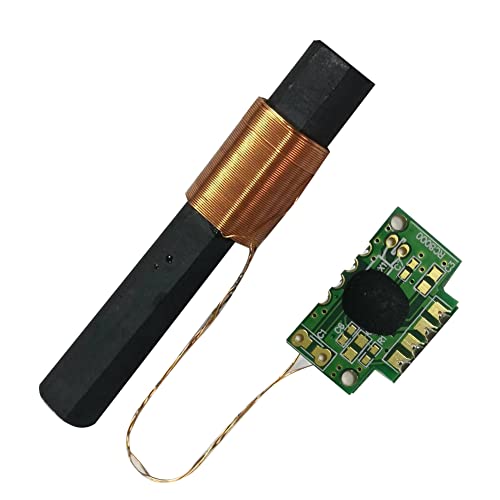

-----DCF Empfängermodul mit DCF-Antenne abgestimmt auf Zeitsignalsender DCF77 (Frankfurt 77,5 kHz) Das Antenneninduktionssignal wird zur Verstärkung und Demodulation an den IC gesendet und dann von der MCU identifiziert, so dass Datum und Uhrzeit des Timing-Zentrums vollständig konsistent sind.
Nachfolgend finden Sie wichtige Setup- und Schaltpläne.
-----Produktnummer:DCF-3850N-800 RCCM Kategorie:DCF/77.5KHz Single Frequency Module PCBA Größe:21.5x13.5x1.0mm/FR4 Antennengröße:AP3x8x50mm/High Q Nominale Frequenz:77.5KHz±300Hz Empfindlichkeit:28±2dB Empfangs-IC: SP60077
----- Betriebsspannung: 1,1...3,3 V Stromaufnahme: 85 µA max Empfangsfrequenz: 77,5 kHz Boardgröße (ohne Antenne) LxBxH: 22x13,5x1 mm Antennenqualität: LxØ: 60x10mm Lieferumfang: 1 Stück

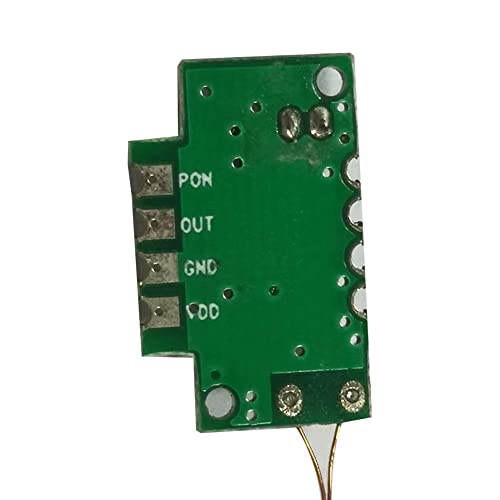

----- Anschluss: ⇒ Masse = Pin G ⇒ Betriebsspannung = Pin V ⇒ Daten = Pin T ⇒ Power On/Off = Pin P1
----- Wichtiger Hinweis: ⇒ PIN P1 ist ein Ein-/Ausschalter und muss auf Logik Low eingestellt werden.
