DAOKAI NE555 Pulsfrequenz Duty Cycle Einstellbare Modul Rechteckige Rechteckwelle Signalgenerator,Schrittmotor-Treiberplatinenmodul NE555 Impulsgenerator(5 Stück)

Spezifikation Hauptchip: N5555; Eingangsspannung: DC5-15 V; Ausgangsamplitude: 4,2 V V-PP (5 V Eingang) bis 11,4 V V-PP (12 V Eingang); Ausgangsfrequenz 1Hz-50Hz, 50Hz-1KHz, 1KHz-10KHz, 10KHz-200KHz Vier optional.

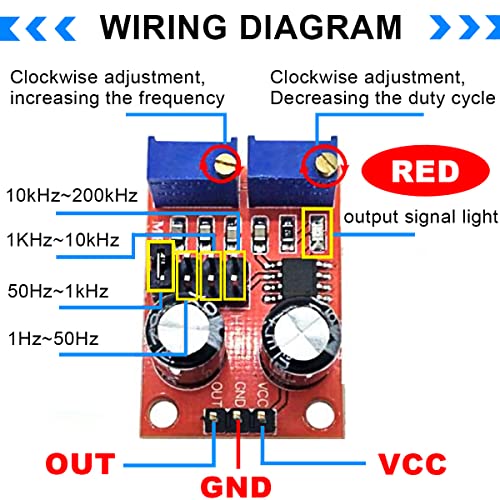

Feature Es gibt 4 Jumper und 2 variable Widerstände auf dem Modul, Benutzer können die Ausgangswelle mit diesen Komponenten anpassen, um ihre ideale Welle einfach zu erhalten.

LED-Anzeige Der Ausgang verfügt über eine LED-Anzeige, und es ist klar, ob ein Ausgang vorhanden ist (die LED leuchtet, wenn der niedrige Pegel eingeschaltet ist, die LED ist aus, wenn der hohe Pegel ausgeschaltet ist, und die LED blinkt, wenn die Frequenz ist relativ gering)

Anwendungsbereich Wird als Rechtecksignalgenerator verwendet, um Rechtecksignale für die experimentelle Entwicklung zu erzeugen. Es wird verwendet, um ein Rechteckwellensignal zu erzeugen, um den Schrittmotortreiber anzutreiben. Generieren Sie einstellbare Impulse für die MCU-Nutzung. um einstellbare Impulse zur Steuerung verwandter Schaltungen zu erzeugen.

Paket beinhaltet Sie erhalten 5 x NE555 Impulsfrequenz-Arbeitszyklus-einstellbares Modul, 1 x 15-poliges Buchse-zu-Stecker--Kabel.
