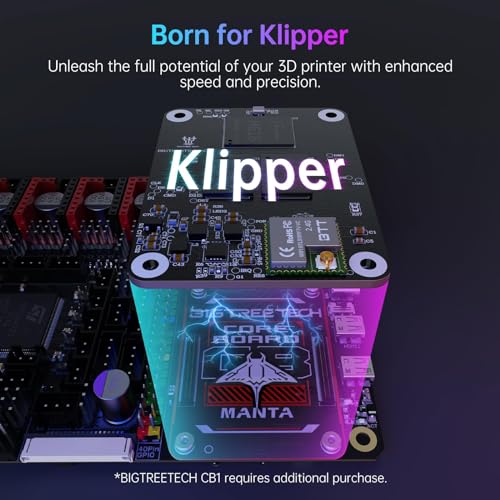

BIGTREETECH Manta M8P V2.0 Integrated Control Board 32Bit Running Klipper with CB1, High Speed 3D Printer Silent Motherboard, Compatible TMC5160T Plus,TMC5160,TMC2209,TMC2240 Stepper Driver

BIGTREETECH Manta M8P V2.0 Control Board verwendet 32-Bit ARM Cortex-M7 Serie STM32H723ZET6 Hauptsteuerchip mit einer Kernfrequenz von 550MHz. MOSFET mit hohem Wirkungsgrad für weniger Wärmeentwicklung;

Der Power-Chip der integrierten Hauptsteuerplatine des Manta M8P verwendet den TPS5450-5A, der einen DC12/24V-Stromeingang unterstützt; der Ausgangsstrom dieses Chips beträgt bis zu 5A, und der Spitzenwert kann 6A erreichen, was die Stromversorgung des Raspberry Pi perfekt unterstützt.

Die Steuerplatine und die Hauptplatine verwenden die BTB-Verbindungsmethode, so dass auch andere Hauptplatinenlösungen als CM4 gewählt werden können, z. B. BIGTREETECH CB1. Die Hauptplatine reserviert die SPI-Erweiterungsschnittstelle für die Verwendung der Klipper-Firmware zum Anschluss eines externen Beschleunigungssensors zur Beschleunigungskompensation.

Der Thermistor kann den Pull-up-Widerstandswert über den Jumper auswählen, der PT1000 ohne externe Module unterstützt, was für den Heimwerker bequem ist; die Steuerplatine verfügt über eine Drei-Wege-Vier-Draht-Lüfterschnittstelle, die zum Anschluss eines Wasserkühlgeräts verwendet werden kann.

Die MCU-Firmware kann über eine SD-Karte oder über DFU mit dem Klipper-Befehl "Make Flash" aktualisiert werden. Die Hauptplatine verfügt über eine Schnittstelle für Näherungsschalter und unterstützt die Auswahl von NPN- und PNP-Typen (24 V, 12 V, 5 V), optional mit VFAN6-Spannungsauswahl.
