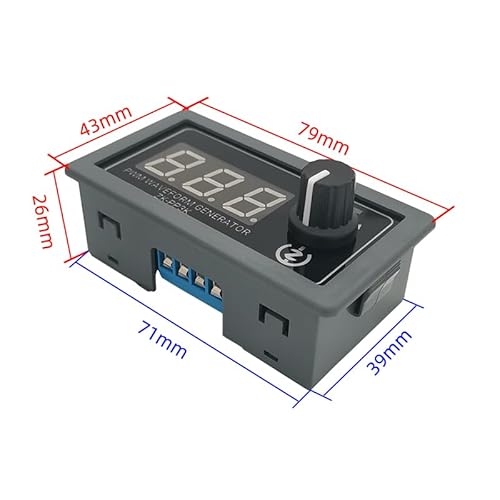

PWM Signalgenerator, 1 Hz–150 KHz, Einstellbares PWM Arbeitszyklus Modul, 30 A, 360 W, PWM Impulsgenerator Treibermodul mit LCD-Anzeige

Das Set umfasst einen ZK-PP3K PWM-Signalgenerator und einen ZK-SMG 30A PWM-DC-Motor/Lampengeschwindigkeits-/Helligkeitstreiber. ZK-PP3K wird verwendet, um ein 1-kHz-99-kHz-0,1-%-99,99-%-PWM-Signal für ZK-SMG auszugeben, das Geschwindigkeit/Helligkeit oder Start/Stopp für DC-Motor/Lampe steuern und regeln kann. Benutzer können verschiedene Parameter nach Bedarf einstellen, um eine intelligente automatische Steuerung und Fernnutzung der Geräte zu realisieren.

Steuerungsmethode: 1>.Normaler Arbeitsmodus: 1.1>.Drehen Sie das Potentiometer, um den PWM-Arbeitszykluswert zu ändern. 1.2>.Drücken Sie kurz das Potentiometer, um das PWM-Ausgangssignal ein-/auszuschalten. 1.3>.Halten Sie das Potentiometer 8 Sekunden lang gedrückt, um in den Parametersatzmodus zu gelangen.

ANWENDUNGSMETHODEN: 1>.ZK-PP3K-Controller an zwei weißen 2-poligen Buchsen mit ZK-SMG-Treiber verbinden. 2>.Schwarzen Überbrückungskondensator mit den „PWM“-Pins am ZK-SMG-Treiber verbinden. 3>.Gleichstrommotor oder Lampe an den Anschlussklemmen „MOTOR/LED+“ und „MOTOR/LED-“ anschließen. 4>.Arbeitsstrom an den Anschlussklemmen VCC und GND anschließen. 5>.Hinweis: Die Eingangsarbeitsspannung muss mit der Arbeitsspannung des Gleichstrommotors oder der Lampe übereinstimmen. Andernfalls wird der Gleichstrommotor oder die Lampe beschädigt. 6>.Parameter nach Bedarf einstellen.

Anwendung: 1>. Industrielle Automatisierungssteuerung 2>. CNC-Maschine 3>. Mechanische Verpackung 4>. Elektronische Verarbeitung und Prüfung 5>. Automatische Montagelinie 6>. LED-Lampendimmer 7>. Drehzahlregler

Hinweis: 1>.Der ZK-PP3K-Controller kann separat erworben werden. Wenn Sie ihn separat erwerben, erhalten Sie also nur den ZK-PP3K-Controller und keinen ZK-SMG-Treiber. 2>.Er kann Gleichstrommotoren antreiben, aber keine bürstenlosen Motoren. 3>.Keine PWM-Signalausgabe bei fehlender Last. Der Benutzer kann nach dem Anschließen der Last ein PWM-Signal zwischen OUT+ und OUT- erkennen. 4>.Bitte lesen Sie vor der Verwendung die Bedienungsanleitung und die Beschreibung.
