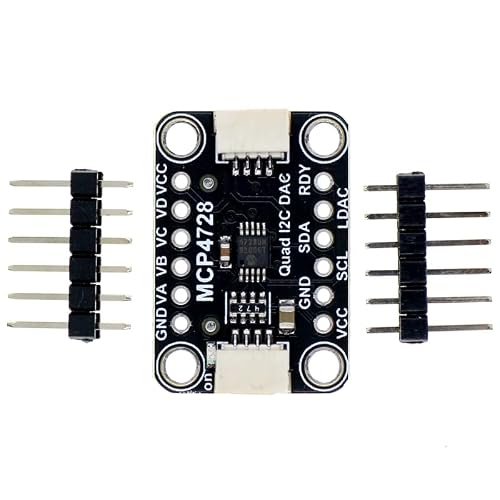

DAC-Modul, Quad-DAC mit EEPROM, MRS158A MCP4728 4-Kanal 12-Bit Digital-Analog-Wandlermodul

MCP4728 verfügt in seinem kompakten Gehäuse über vier 12-Bit-DACs, die alle Ihre Spannungseinstellungsanforderungen erfüllen können. Darüber hinaus können die Einstellungen des DACs im internen EEPROM gespeichert werden.

Sobald die Einstellungen im internen nichtflüchtigen Speicher gespeichert sind, werden sie standardmäßig geladen, wenn der DAC eingeschaltet wird. Alles über I2C!

Darüber Hinaus Können Sie Beim MCP4728 Zwischen Zwei Referenzspannungsquellen Wählen: der Eingangsspannung, die zur Stromversorgung am VCC-Pin verwendet wird, oder der internen Referenzspannung von 2,048 V. Wenn Sie eine interne Referenzspannung (Vref im DAC) verwenden, können Sie zwischen 1-facher oder 2-facher Ausgangsverstärkung wählen, sodass der Spannungsbereich je nach Ihren Anwendungsanforderungen 0 V bis 2,048 oder 0 V bis 4,096 V beträgt.

Standardmäßig verwenden Sie die Eingangsspannung als Vref, sodass Sie die Spannung je nach Eingangsspannung im Bereich von 0 V bis 3,3 V oder 5 V anpassen können. Alternativ können Sie 2,048 V Vref für eine Nutzung von ca. 3,3 V und 4,096 Vref für eine Nutzung von ca. 5 V verwenden.

Arbeitsspannung: DC 2,7 V-5,5 V. Größe: 26 * 18mm
