AURSINC Upgraded NanoVNA-F V3 Vektor-Netzwerkanalysator, 1MHz–6GHz, 4.3\" Antennenanalysator zur Messung von S-Parametern, Stehwellenverhältnis SWR, Phase, Verzögerung, Smith-Diagramm

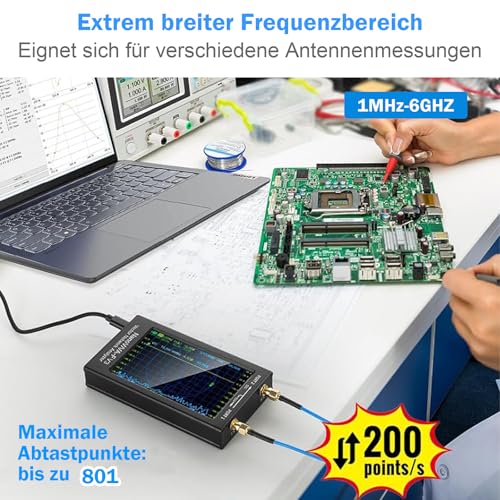

[Aufgewertete Leistung] NanoVNA-F V3 mit 4,3 Zoll (800x480 Pixel) Touchscreen und einem weiten Messbereich von 1 MHz bis 6 GHz. Mit dem optimierten Signalverarbeitungssystem beträgt die Scan-Geschwindigkeit bis zu 200 Punkte/s und die maximale Anzahl der Scan-Punkte liegt bei 801. Die RF-Schnittstelle dieses Antennenanalysators ist ein SMA-Anschluss, der direkt zum Anschluss von Prüflingen (DUTs) verwendet werden kann. Der NanoVNA-Analysator unterstützt zudem TDR-Funktionen zur Messung von Kabellängen.

[Ultrabreites Frequenzspektrum] Im Vergleich zum NanoVNA-F V2 (50 kHz-3 GHz) wurde der Messbereich des NanoVNA-F V3 Antennenanalysators auf 1 MHz-6 GHz erweitert. Er kann für S11- und S21-Messungen verwendet werden. Der S21-Dynamikbereich des NanoVNA-F V3 beträgt 65 dB, während der S11-Dynamikbereich bei 50 dB liegt. Die Anzahl der Messpunkte kann von 101 bis 801 eingestellt werden, und es stehen 12 Kalibrierungsspeicherplätze zur Verfügung, die den gesamten niedrigen oder hohen Frequenzbereich abdecken. Diese VNA-Antennenanalysatoren sind vielseitig einsetzbar und ermöglichen einen schnelleren und effizienteren Betrieb.

[Vielfältige Messfunktionen] Der NanoVNA-F V3 Antennenanalysator eignet sich für Antennentests in den MF-/HF-/VHF-/UHF-/SHF-Bändern. Er kann auch zur Messung von Filtern, Verstärkern, Dämpfungsgliedern, Kabeln, Leistungsteilern, Kopplern, Duplexern und anderen HF-Komponenten eingesetzt werden. Unterstützt werden eine Vielzahl von Anzeigeformaten: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Gruppenlaufzeit, Widerstand, Reaktanz usw. NanoVNA-Antennenanalysatoren sind vielseitig einsetzbar, haben eine schnelle Reaktionszeit und hohe Betriebseffizienz.

[Effizient und lohnenswert] Das Gehäuse dieses NanoVNA-Antennenanalysators besteht aus Metall, ist langlebig und bietet einen effektiven Schutz vor elektromagnetischen Störungen. Leistungsstarke Funktionen, einschließlich automatischer Kalibrierung, PC-Softwaresteuerung und Kompatibilität mit NanoVNA-Saver zur einfachen Übertragung, Speicherung und dem Export von Messdaten. Ein eingebauter 4500-mAh-Akku, ein USB-C-Ladekabel und eine LED-Ladeanzeige machen ihn sowohl für den Innen- als auch Außeneinsatz geeignet.

[Original & Lieferumfang] NanoVNA-F V3, entwickelt von Hugen. Das Paket beinhaltet: AURSINC NanoVNA-F V3 Host (mit 4500-mAh-Akku), Display: 4,3 Zoll TFT x1, SMA OPEN/SHORT/LOAD Kalibriersatz ×1, SMA-KK-Adapter ×1, SMA-JJ-Adapter ×1, SMA-JKW-Adapter ×1, 20 cm SMA-JJ RG405 Koaxialkabel ×2, USB-Type-C-Kabel ×1. Dieser VNA-Antennenanalysator liefert zuverlässige und präzise Messergebnisse für Funkamateure und Profis.
