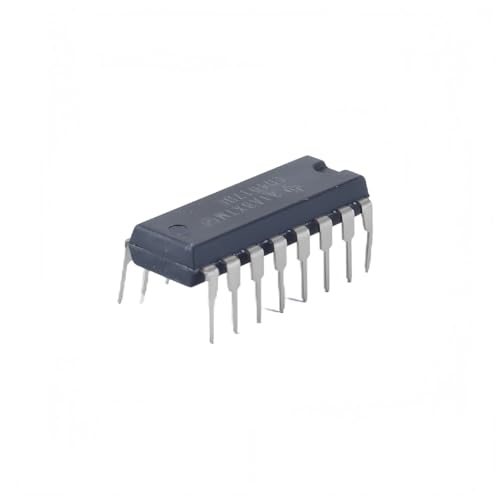

Ausi CD4017BE Dezimalzähler mit zehn dekodierten Ausgängen Impulsverteiler 10er-Pack

Der CD4017BE ist ein 5-stufiger Johnson-Zähler mit Division durch 10, 10 dekodierten Ausgängen und einem Carry-Out-Bit. Er wird auf Null zurückgesetzt, wenn eine logische „1“ an die Leitung angelegt wird, und läuft mit der positiven Flanke des Taktsignals weiter, sofern das Taktfreigabesignal im Zustand „0“ ist.

Dieser Zähler ist für den Betrieb mit mittlerer Geschwindigkeit ausgelegt und gewährleistet sicheres Zählen. Seine 10 dekodierten Ausgänge bleiben standardmäßig im logischen Zustand „0“ und wechseln nur während ihrer jeweiligen Zeitfenster auf „1“. Jeder Ausgang bleibt für einen vollständigen Taktzyklus hoch, was eine präzise Zeitsteuerung ermöglicht.

Das Carry-Out-Signal führt alle 10 Takteingangszyklen einen vollständigen Zyklus durch und dient als Ripple-Carry-Signal zur Verknüpfung nachfolgender Zählerstufen, wodurch die Erweiterung für Anwendungen mit höherer Zählrate erleichtert wird.

Mit einem Versorgungsspannungsbereich von 3,0 V bis 15 V unterstützt es den vielseitigen Einsatz in verschiedenen Schaltungen. Es arbeitet mit typischen 5,5 MHz bei einer 10-V-Versorgung, verfügt über einen vollständig statischen Betrieb und bietet eine hohe Störfestigkeit (typisch 0,45 VDD) mit standardisierten, symmetrischen Ausgangseigenschaften.

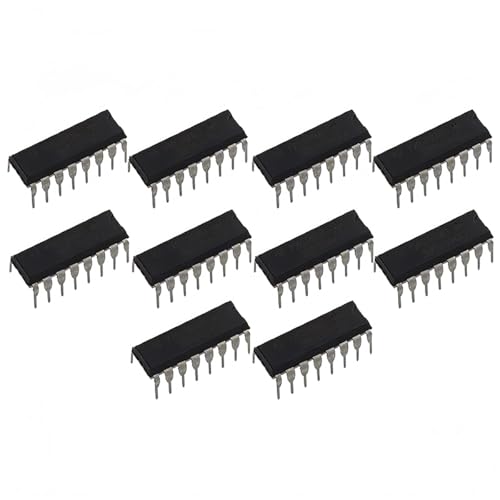

Jedes Paket enthält 10 CD4017BE-Zähler und bietet damit eine ausreichende Menge für Prototyping, Schaltungsdesign oder Projekte, die sowohl für Bastler als auch für Elektronikprofis geeignet sind.
