3B Scientific Physik Lehrmittel

Bezeichnung bei Amazon: 3B Scientific Physik Lehrmittel - Franck-Hertz-Röhre mit Ne-Füllung auf Anschlusssockel - für den Nachweis diskreter Energiezustände in Atomen

• Franck-Hertz-Experiment: Die Quantelung der Energie sowie die Erzeugung, Registrierung und Auswertung von Spektren und die damit verbundene experimentelle Bestätigung von Modellen sind wichtiger Bestandteil der meisten Curricula auf der ganzen Welt. Das Franck-Hertz-Experiment ist hierbei von fundamentaler Bedeutung.
• Beim Franck-Hertz-Experiment an Neon wird die gequantelte Energieabgabe freier Elektronen beim inelastischen Zusammenstoß mit Neonatomen untersucht. Es wird die Anregungsenergie des 3P0- bzw. 3S1-Zustandes bei ca. 19 eV bestimmt. Diese Zustände regen sich durch Emission von sichtbarem Licht über Zwischenniveaus bei Anregungsenergien von ca. 16,7 eV in den Grundzustand ab.
• Das emittierte Licht liegt im gelb-rötlichen Bereich. Bei der hier verwendeten Franck-Hertz-Röhre entstehen planparallele Leuchtschichten zwischen Steuergitter und Beschleunigungsgitter, die durch ein Fenster beobachtet werden können.

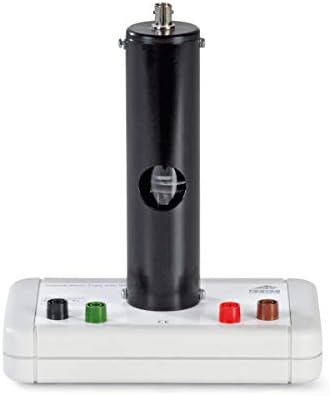

• Produktinformationen: Die Franck-Hertz-Röhre mit Neon-Füllung kann bei Raumtemperatur betrieben werden. Sie ist eine Tetrode mit indirekt geheizter Kathode, netzförmigem Steuergitter, netzförmigem Beschleunigungsgitter und Auffängerelektrode. Montiert ist sie auf einem Sockel mit farblich gekennzeichneten Anschlussbuchsen für Heizung, Steuergitter und Anodengitter. Der Auffängerstrom wird an der…
• Heizspannung: 4 − 12 V; Steuerspannung: 9 V; Beschleunigungsspannung: max. 80 V; Gegenspannung: 1,2 − 10 V; Röhre: ca. 130 mm x 26 mm Durchmesser; Anschlusssockel inkl. Röhre: ca. 190 mm x 115 mm x 115 mm; Masse: ca. 450 g
