3B Scientific Physik Lehrmittel

Bezeichnung bei Amazon: 3B Scientific Physik Lehrmittel - Drehpendel nach Pohl - für Schwingungsuntersuchungen mit Dämpfung

• Das Drehpendel dient zur Untersuchung von freien, erzwungenen und chaotischen Schwingungen bei verschiedenen Dämpfungen. Insbesondere beschäftigt sich der Schüler/Student mit folgenden Themen: freie Drehschwingungen bei verschiedenen Dämpfungen (Schwingfall mit mäßiger Dämpfung, aperiodische Schwingung und aperiodischer Grenzfall); erzwungene Schwingungen und deren Resonanzkurven bei…

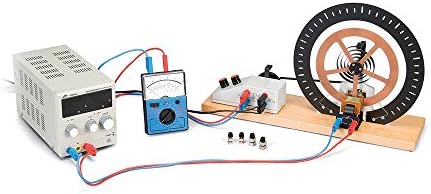

• Das Drehpendel nach Prof. Pohl besteht aus einem auf einer hölzernen Grundplatte montiertem schwingenden System und einem Elektromotor. Das schwingende System ist ein kugelgelagertes Kupferrad, das über eine Spiralfeder, die das rücktreibende Moment liefert, mit dem Erregergestänge verbunden ist. Zur Anregung des Drehpendels dient ein Gleichstrommotor mit grob- und fein einstellbarer Drehzahl…
• Eigenfrequenz: ca. 0,5 Hz; Erregerfrequenz: 0 bis 1,3 Hz (stufenlos einstellbar); Anschlüsse: über 4-mm-Sicherheitsbuchsen; Motor: max. 24 V DC, 0,7 A; Wirbelstrombremse: 0 bis 20 V DC; max. 2 A; Abmessungen: 400 mm x 140 mm x 270 mm; Masse: ca. 4 kg
• Lieferumfang: 1 Drehpendel; 2 Zusatzmassen 10 g; 2 Zusatzmassen 20 g
