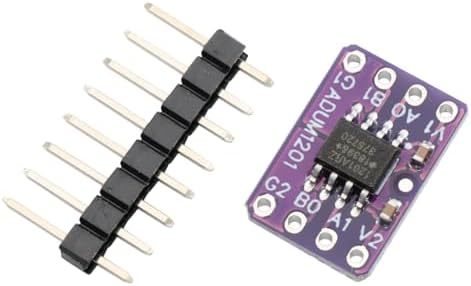

DEWOTHV ADUM1201 Dual Channel Digital Magnetic Isolator 2.7V-5.5V MCU1201 Geringer Stromverbrauch…

Bezeichnung bei Amazon: DEWOTHV ADUM1201 Dual Channel Digital Magnetic Isolator 2.7V-5.5V MCU1201 Geringer Stromverbrauch Kleine Größe und Hohe Integration Austausch von Optokopplern

• Produktübersicht: Der Zweikanal-Digitalisolator ADUM1201 nutzt planare Magnetfeldisolationstechnologie auf Basis von Chip-Scale-Transformatoren. Diese innovative elektromagnetische Isolationsmethode ist Optokopplern hinsichtlich ihrer Temperaturbeständigkeit deutlich überlegen und gewährleistet selbst in Umgebungen mit hohen Temperaturen bis zu 125 °C Leistung und Zuverlässigkeit.
• Funktionen des ADUM1201: Höhere Timing-Genauigkeit, transiente Gleichtaktunterdrückung und Kanal-zu-Kanal-Anpassung übertreffen herkömmliche Optokoppler. Der ADUM1201 zeichnet sich außerdem durch einen geringeren Platzbedarf und eine höhere Integration aus und benötigt nur 40 % der Leiterplattenfläche herkömmlicher Optokoppler.
• Technische Daten: Höhere Geschwindigkeiten von bis zu 125 Mbit/s; Geringerer Stromverbrauch (weniger als ein Zehntel des Stromverbrauchs herkömmlicher Optokoppler bei gleicher Datenrate); Niedriger Betriebsstrom von 0,8 mA; Versorgungsspannung von 2,7 V bis 5,5 V.
• Anleitung: Zwischen Stromversorgung und Bezugsmasse ist ein Kondensator (0,01 μF bis 0,1 μF) erforderlich, um hochfrequente Störungen herauszufiltern. Für eine optimale Filterung sollte der Kondensator maximal 20 mm von der Stromversorgung entfernt sein.
• Anwendungen: Da die beiden Isolationskanäle optimal aufeinander abgestimmt sind, ist das Übersprechen zwischen ihnen minimal. Darüber hinaus sind die beiden Kanäle durch ihr invertiertes Ein- und Ausgangsdesign ideal für die bidirektionalen Sende- und Empfangseigenschaften des 232-Busses geeignet, was die Hardwareverbindung zwischen dem Isolator und den isolierten Enden erheblich vereinfacht.
