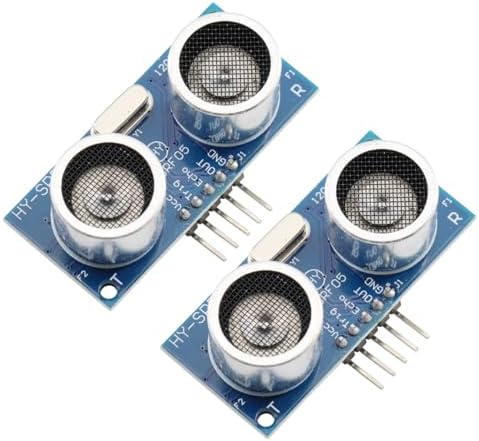

DEWOTHV HY-SRF05 Ultraschall-Entfernungssensor-Modul DC 5V Fünf Poliges Ultraschallsensormodul…

Bezeichnung bei Amazon: DEWOTHV HY-SRF05 Ultraschall-Entfernungssensor-Modul DC 5V Fünf Poliges Ultraschallsensormodul Erfassungsabstand 2 cm - 450 cm für Arduino (2er-Pack)

• Produktübersicht: Das Ultraschall-Entfernungsmessungsmodul HY-SRF05 bietet eine stabile Leistung und misst Entfernungen, die mit denen anderer Ultraschall-Entfernungsmessungsmodule wie dem SRF05 und dem SRF02 vergleichbar sind. Es zeichnet sich durch hohe Genauigkeit, einen sehr kleinen toten Winkel (2 cm) und eine stabile Entfernungsmessung aus.
• Funktionsprinzip des Moduls: Die Entfernungsmessung wird durch einen IO-Eingang ausgelöst, der ein High-Level-Signal von mindestens 10 µs liefert. Das Modul sendet automatisch acht 40-kHz-Rechteckwellen und erkennt, ob ein Signal empfangen wird. Beim Empfang eines Signals erzeugt der IO-Ausgang ein High-Level-Signal, dessen Dauer der Signaldauer entspricht.
• Technische Daten: Betriebsspannung: DC 5 V, Ruhestrom: weniger als 2 mA, Pegelausgang: High 5 V, Pegelausgang: Low 0 V, Erfassungswinkel: maximal 15 Grad, Erfassungsbereich: 2 cm–450 cm. Hohe Genauigkeit: Bis zu 0,3 cm
• Anleitung: Wenn ein Steuerport einen High-Pegel von mehr als 10 µs sendet, wartet der Empfangsport auf einen High-Pegel. Sobald dieser ausgegeben wird, wird ein Timer gestartet. Wenn der Port auf Low geht, wird der Timerwert gelesen, der die Dauer der Messung darstellt und die Entfernungsberechnung ermöglicht. Dieser Messzyklus wird wiederholt, um die gemessene Entfernung zu bestimmen.
• Verdrahtungsmethode: VCC, Trig (Steuerport); Echo (Empfängerport), GND
