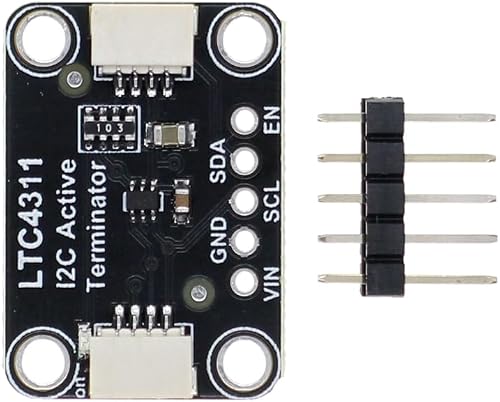

MRS157A LTC4311 I2C Extender Aktiver Terminator

Bezeichnung bei Amazon: MRS157A LTC4311 I2C Extender Aktiver Terminator, DC 1,6 V-5,5 V Verbessert die Konvertierung der I2C-Bus-Anstiegszeit

• I2C steht für Inter Integrated Circuit Communication und eignet sich für die Kommunikation über kurze Distanzen auf Leiterplatten oder Komponenten. Warum also nicht versuchen, I2C über Kabel laufen zu lassen, die einen Meter oder sogar noch länger sind? Wenn Sie dies versuchen, werden Sie bald feststellen, dass die Länge des Kabels die Kapazität und den Widerstand erhöht, was die in I2C…
• Die Verwendung Dieser Platine Ist Einfach: Verbinden Sie sie am Anfang der Kette mit dem I2C-Bus (wenn Sie kein langes Kabel haben, können Sie es auch am Ende der Kette versuchen). Wenn der Chip eingeschaltet und aktiviert ist, überwacht er die SCL- und SDA-Leitungen. Wenn er sieht, dass sie durch den I2C-Widerstand hochgezogen werden, wird er aktiviert und leitet etwas Strom ab, um sie durch…
• Sie können jetzt schnellere Datenraten erreichen, ohne dass Widerstände und Längen Kabel erforderlich sind. Wir konnten problemlos ein 400-kHz-OLED über eine 3 Meter Längen Telefonleitung betreiben. Für ein 100-kHz-Signal ließen wir BME680 sogar über ein 100 Fuß langes Ethernet laufen (ca. 3000 pF Hin- und Rückweg!) und nutzten OLED, um Sensordetails anzuzeigen.
• Es kann mit jeder Busspannung von 1,6 V bis 5,5 V betrieben werden, mit SCL-Geschwindigkeiten von bis zu 400 KHz und Kabeln bis zu 4000 pF. Es ist keine spezielle Firmware, Software oder Konfiguration erforderlich. Stecken Sie einfach die Strom-, Erdungs-, SCL- und SDA-Anschlüsse in den Bus.
• Arbeitsspannung: DC 1,6 V-5,5 V. Größe: 25 * 18mm. Paket :1 Stück LTC4311 I2C-Extender Aktiver Terminator
