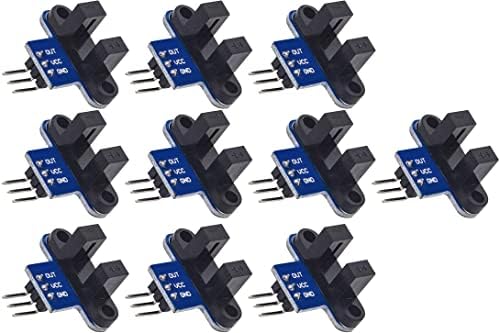

TECNOIOT 10 Stück IR-Infrarot-geschlitzter optischer Geschwindigkeitsmesssensor-Erkennungs-Optokopp…

Bezeichnung bei Amazon: TECNOIOT 10 Stück IR-Infrarot-geschlitzter optischer Geschwindigkeitsmesssensor-Erkennungs-Optokoppler

• Optokopplermodul zur Erkennung des geschlitzten optischen Geschwindigkeitsmesssensors mit Infrarot. Die Spaltlichtschranke besteht aus einer Infrarot-Leuchtdiode und einem NPN-Fototransistor mit einer Spaltbreite von 5,9 mm. Solange das nicht transparente Objekt den Slot-Typ passiert, kann es aktiviert werden (mit dem Store-Encoder-Rad verwendet werden), um einen niedrigen TTL-Pegel zu erzeugen.
• Technische Daten: Betriebsspannung: 3,3V-5V Ausgabeformat: digitaler Schaltausgang (0 und 1) Wenn VCC und GND verbunden sind, leuchtet die Signalanzeige des Moduls. Beim Einfrieren ist der OUT-Ausgang niedrig und die Signalanzeige ist aus. Das OUT-Modul kann mit dem Relais verbunden werden, um einen Endschalter und andere Funktionen zu bilden, und kann auch mit dem aktiven Summermodul verbunden…
• Programmierung: Die OUT-Ausgangsschnittstelle kann direkt mit dem IO-Port der MCU verbunden werden. Wird normalerweise mit einem externen Interrupt verbunden, um zu erkennen, ob der Sensor eine Okklusion hat. Zum Beispiel kann das Encoderrad des Motors die Motordrehzahl erkennen. Der OUT-Port des Geschwindigkeitsmessmoduls ist mit dem externen Interrupt-Port der MCU verbunden. Wann immer…
• Messung: Messentfernung: Der Ausgang des Geschwindigkeitssensors ist ein Impulssignal, ein Impuls wird einmal unterbrochen; Der Infrarotstrahl ist schwach, wenn er aktiviert ist, also setzen wir den Interrupt auf den Low-Level-Touch-Modus. Geschwindigkeitsmessung: Gemäß der Idee der Entfernungsmessung verwenden wir einen MCU-Timer, um die Anzahl der in einer Sekunde empfangenen externen…
• Vorsichtsmaßnahmen: Richtige Verkabelung! Vertauschen Sie nicht Plus und Minus, damit die elektronischen Komponenten der Platine verbrannt werden. Arduino-Lesegeräte müssen den MCU-E/A-Port in den Eingabe-/Empfangsmodus versetzen; andernfalls sind sie nicht verfügbar. Andere MCUs oder fortschrittlichere Steuerplatinen müssen auf den Eingabe-/Empfangsmodus eingestellt werden, wenn der E/A-Port…
