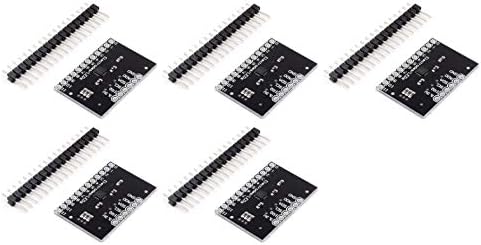

TECNOULAB 5 Stück MPR121 Breakout V12 I2C Tastatur kapazitives Touch-Sensor-Controller-Modul
Preis bei Amazon
Aktuellen Preis und Lieferzeit zeigt Amazon.
- Marke
- TECNOULAB
Datenblatt
Technische Daten
| Marke | TECNOULAB |
|---|---|
| EAN | 7427307066547 |
| ASIN | B0CHRLS69J |
Herstellerangaben laut Amazon, Stand 1. Mai 2026.
Beschreibung des HerstellersBezeichnung und Aufzählung wie bei Amazon
- Breakout kapazitives Touch-Sensor-Controller-Modul V12 MPR121 I2C-Tastaturmodul. Der MPR121 ist ein kapazitiver Berührungssensor-Controller, der über eine I2C-Schnittstelle gesteuert wird. Der Chip kann bis zu zwölf einzelne Elektroden sowie eine simulierte dreizehnte Elektrode steuern.
- Kompaktes Design: Der MPR121 verfügt außerdem über acht LED-Antriebsstifte. Wenn diese Pins nicht konfiguriert sind, können sie zur Steuerung der LEDs verwendet werden. An der Unterseite der Platine befinden sich vier Jumper, die standardmäßig alle gesetzt (geschlossen) sind.
- Hohe Leistung: Ein Adress-Jumper verbindet den ADD-Pin mit Masse, was bedeutet, dass die Standard-I2C-Adresse des Chips 0x5A ist. Wenn Sie die Adresse des Chips ändern müssen (ADD mit einem anderen Pin kurzschließen), stellen Sie sicher, dass Sie zuerst den Jumper öffnen.
- Hohe Leistung: Zu den Jumpern gehören auch SDA, SCL und der Schaltstift für 10k-Pull-up-Widerstände. Wenn keine Pull-Up-Widerstände benötigt werden, können Sie die Jumper öffnen, indem Sie die Leiterbahn kurzschließen.
- Auf der Platine gibt es keine Regelung, daher muss die zugeführte Spannung zwischen 2,5 und 3,6 VDC liegen. Der VREG-Pin ist mit einem 0,1-uF-Kondensator mit Masse verbunden, was bedeutet, dass Sie den MPR121 nicht im Modus mit niedriger Versorgungsspannung (1,71-2, 75 V DC) verwenden können, es sei denn, Sie modifizieren die Platine.
